În calitate de furnizor de pigtail -uri cu fibre, întâlnesc adesea clienți care sunt preocupați de performanța acestor componente esențiale în sistemele de comunicare optică. Unul dintre cei mai critici parametri pentru evaluarea performanței unui Pigtail din fibră este pierderea de inserție. În această postare pe blog, voi împărtăși câteva informații despre cum să măsurați pierderea de inserție a unui pigtail din fibră.
Înțelegerea pierderii de inserție
Pierderea de inserție este definită ca reducerea puterii optice atunci când un pigtail din fibră este introdus într -o legătură optică. Este de obicei exprimat în decibeli (dB). Câțiva factori pot contribui la pierderea de inserție, inclusiv calitatea fibrei, precizia terminației conectorului și alinierea dintre pigtail -ul din fibră și conectorul de împerechere.
Echipamente necesare pentru măsurare
Pentru a măsura pierderea de inserție a unui pigtail din fibră, veți avea nevoie de următoarele echipamente:
- Contor de putere optică: Acest dispozitiv măsoară puterea optică a semnalului de lumină. Asigurați -vă că este calibrată și potrivită pentru lungimea de undă a sursei de lumină pe care o utilizați.
- Sursă de lumină: O sursă de lumină stabilă este necesară pentru a injecta lumină în fibra de pigtail. Poate fi o diodă laser sau o diodă cu emitere de lumină (LED) care funcționează la lungimea de undă dorită, de obicei 850 nm, 1310 nm sau 1550 nm.
- Cabluri de referință: Cablurile de referință de înaltă calitate sunt utilizate pentru a stabili o bază de bază pentru măsurare. Aceste cabluri ar trebui să aibă pierderi de inserție scăzute și să fie bine întreținute.
- Instrumente de curățare: Instrumentele de curățare, cum ar fi șervețele de scame și soluțiile de curățare optică sunt esențiale pentru a se asigura că conectorii sunt curate înainte de măsurare. Conectorii murdari pot afecta semnificativ exactitatea măsurării pierderilor de inserție.
Configurarea măsurării
- Pregătiți echipamentul: În primul rând, porniți sursa de lumină și lăsați -o să se încălzească câteva minute pentru a asigura o ieșire stabilă. Calibrați contorul de putere optică conform instrucțiunilor producătorului.
- Curățați conectorii: Curățați bine conectorii de pigtail de fibre, cabluri de referință și orice conectori de împerechere folosind instrumentele de curățare. Chiar și o cantitate mică de praf sau resturi pe capătul conectorului - fața poate provoca pierderi mari de inserție.
- Conectați cablurile de referință: Conectați un capăt al unui cablu de referință la sursa de lumină și celălalt capăt la contorul de putere optică. Această configurație măsoară puterea sursei de lumină fără pigtail -ul din fibră, care este puterea de referință (P0).
- Introduceți Pigtail -ul din fibră: Deconectați cablul de referință de la contorul de alimentare și introduceți pigtail -ul din fibră între cablul de referință de la sursa de lumină și contorul de alimentare. Asigurați -vă că conectorii sunt împerecheți și aliniați corespunzător.
- Măsurați puterea: Măsurați puterea optică cu pigtail -ul din fibră din circuit (P1).
Calcularea pierderii de inserție
Pierderea de inserție (IL) a fibrei Pigtail poate fi calculată folosind următoarea formulă:
[Il (db) = 10 \ times \ log_ {10} (\ frac {p_0} {p_1})]
Unde (P_0) este puterea de referință (puterea fără fibra de pigtail) și (P_1) este puterea cu fibra de pigtail introdusă.
Sfaturi pentru măsurare exactă
- Repetați măsurarea: Pentru a asigura exactitatea măsurării, repetați procesul de mai multe ori și luați valoarea medie. Acest lucru poate ajuta la reducerea impactului erorilor aleatorii.
- Verificați pentru împerecherea conectorului: Asigurați -vă că conectorii sunt împerecheți corect și cu cantitatea potrivită de forță. Împerecherea incorectă poate duce la rezultate inconsistente.
- Verificați lungimea de undă: Asigurați -vă că sursa de lumină și contorul de putere funcționează la aceeași lungime de undă. Diferite lungimi de undă pot avea caracteristici diferite de pierdere de inserție.
Importanța măsurii pierderii de inserție
Măsurarea pierderii de inserție a pigtail -urilor de fibre este crucială din mai multe motive. În sistemele de comunicare optică, pierderea ridicată de inserție poate duce la degradarea semnalului, la o distanță de transmisie redusă și la creșterea ratelor de eroare de biți. Prin măsurarea cu exactitate a pierderii de inserție, proiectanții de sistem se pot asigura că pigtail -urile din fibră respectă standardele de performanță necesare și sunt potriviți pentru aplicația prevăzută.
Produsele noastre cu fibre de pigtail

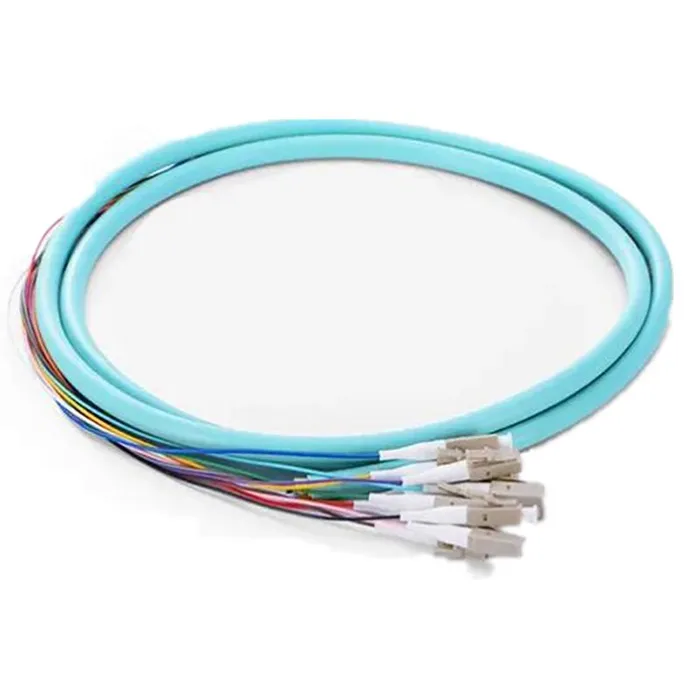

În calitate de furnizor profesionist de fibre de fibre, oferim o gamă largă de pigtail -uri cu fibre pentru a răspunde nevoilor diferite ale clienților. Produsele noastre includOM3 FIBER PIGTAIL, care este proiectat pentru transmiterea datelor de mare viteză în rețelele de zonă locală. Avem și noiCabluri de plasare cu fibre cu fibrecare sunt perfecte pentru conectarea diferitelor dispozitive optice. Pentru aplicații care necesită un tip specific de conector, al nostruFibra LC Pigtaileste o alegere populară.
Toate pigtail -urile noastre de fibre sunt fabricate cu materiale de înaltă calitate și procese stricte de control al calității pentru a asigura pierderi de inserție scăzute și performanțe fiabile. Înțelegem importanța măsurării precise a pierderilor de inserție și testăm fiecare pigtail din fibră înainte de a părăsi fabrica noastră pentru a garanta calitatea acesteia.
Concluzie
Măsurarea pierderii de inserție a unui pigtail de fibre este un pas fundamental în asigurarea performanței sale în sistemele de comunicare optică. Urmând procedurile de măsurare adecvate și folosind echipamentul potrivit, puteți obține valori precise privind pierderea de inserție. În calitate de furnizor de fibre de pigtail, ne -am angajat să oferim clienților noștri produse de înaltă calitate și asistență tehnică. Dacă sunteți interesat de produsele noastre cu fibre de pigtail sau aveți întrebări cu privire la măsurarea pierderilor de inserție, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și negocieri de achiziții.
